重要注意事項和安全信息

Important notices and safety information

YMP-1S型磨拋機為單盤臺式機。

該磨拋機由底座、拋光盤和塑料壓制的擋水罩組成。本機采用玻璃鋼外殼，使該機在外觀上更美觀大方。

本機帶有冷卻裝置，可以在預磨時對試樣進行冷卻，以防止因試樣過熱而破壞金相組織。

該機使用方便、安全可靠，是工廠、科研單位以及大專院校實驗室的理想制樣設備。

適用于對金相試樣進行預磨和拋光操作。是用戶用來制作金相試樣必不可少的設備。

主要技術指標

Main Specifications

￠ 拋光盤直徑： Φ203mm(可定制Φ230、Φ250)

￠ 磨拋盤轉速： 50-1000轉無極調速 150/300/600/800min四級定速。

￠ 工作電壓： 220V  50HZ

￠ 輸入功率： 550W

￠ 外形尺寸： 500*910*475mm

￠ 凈    重： 41KG

各部件功能簡介

Brief introduction of each component function

底座：電動機固定在底座上；軸通過三角皮帶傳動。

拋光盤：拋光盤套在軸上，由鍵帶動而轉動；開關直接固定在機身上；可移動的噴水管的流量由面板旋鈕調節控制；廢液可由塑料盤中的排水管排出。

擋水罩：磨拋過程中防止水外濺。

磨拋機控制面板：對工作盤進行轉速方向及磨拋時間設置；可移動的噴水管的流量；整機啟動、停止控制。

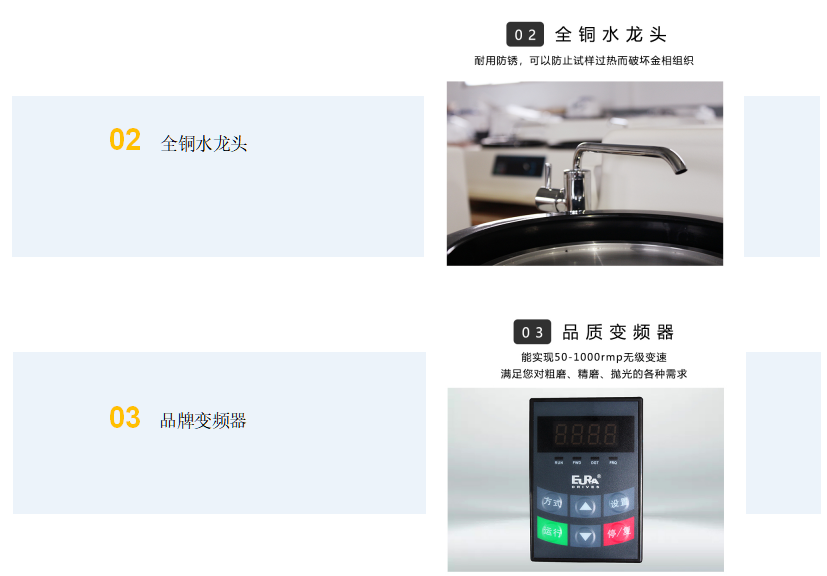

產品優勢

Product advantages

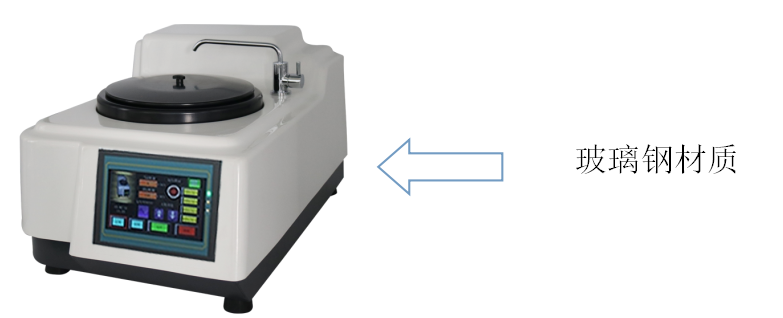

01 本機采用玻璃鋼外殼，使該機在外觀上更加美觀大方并具有很好的防腐蝕性。

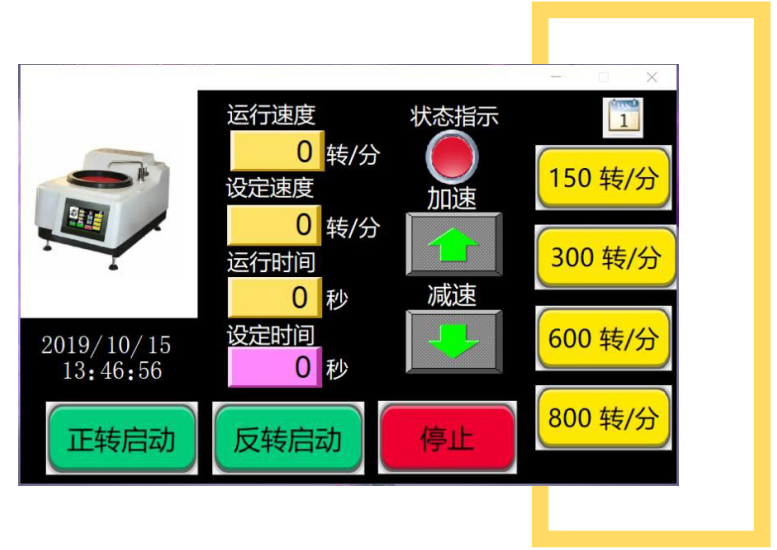

操作鍵盤及顯示

Operation keyboard and display

液晶顯示器顯示正轉啟動、反轉啟動、停止和150/300/600/800r/min轉速。

【加速】無極調速（↑）是增大速度。停止或者運行時都可調整。

【減速】無極調速（↓）是減小速度。停止或者運行時都可調整。

【定速1】機器定速運轉選擇150轉/分鐘

【定速2】機器定速運轉選擇300轉/分鐘

【定速3】機器定速運轉選擇600轉/分鐘

【定速4】機器定速運轉選擇800轉/分鐘

【正轉啟動】磨拋盤運行方向選擇正轉。

【反轉啟動】磨拋盤運行方向選擇反轉。

【停止】停止機器運轉。

裝 箱 單

Packing List
