重要注意事項和安全信息

Important notices and safety information

YGS-5000B型精密切割機適用于對金屬、電子元件、陶瓷材料、晶體、硬質合金、巖樣、礦樣、混凝土、有機材料、生物材料（齒、骨）等材料進行精密的無變形切割。

該設備定位精度高；調速范圍大；切割能力強；強循環冷卻系統；可預設進刀速度；觸摸屏控制顯示，易于操作控制。

本機自動切割可減少操作者的疲勞，保證了試樣制作的一致性；寬大明亮的帶安全開關切割室。是工礦企業，科研院所制備高品質試樣的理想設備之一。

主要技術指標

Main Specifications

￠ 主軸轉速： 500-5000r/min

￠ 進給速度： 0.01-3mm/s

￠ 手動進給速度： 0-15mm/s

￠ 后退速度： 0-15mm/s

￠ 沖擊切割距離： 0.1-2mm

￠ 切割行程（Y軸）：200mm

￠ 切割行程（X軸）：45mm

￠ 最大切割直徑： φ60mm

￠ 使用方法數據： 可儲存12種

￠ 電源： AC220V 50HZ

￠ 外形尺寸： 750*860*430mm

￠ 凈    重： 126KG

操作鍵盤及顯示

Operation keyboard and display

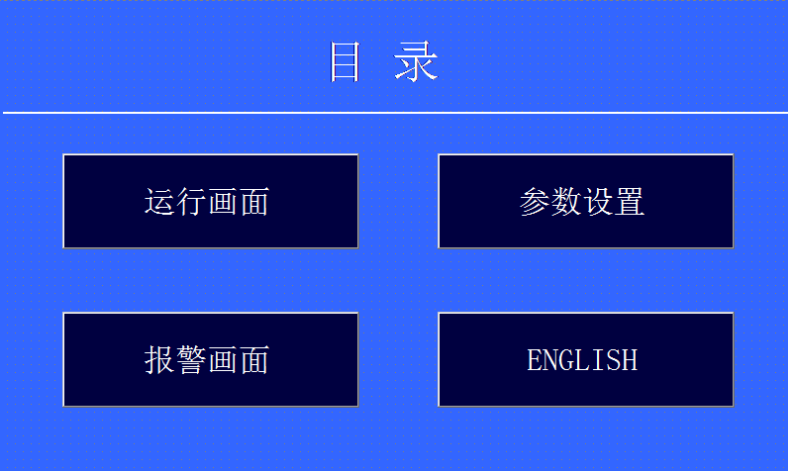

1、機器通電之后顯示屏顯示此開機界面，此界面顯示3s左右，隨后進入到目錄界面。

運行畫面：此界面為系統的工作界面。系統運行狀態中主軸、前進、后退、水泵這四個指示燈，分別表明了主軸、進給軸、水泵的工作狀態。顯示進給軸的鎖在位置，主軸轉速，切割速度。畫面下方共有五個按鍵，前進，后退，水泵，清零和返回按鍵，前進按鍵驅動進給軸向切割工件處運動。后退按鍵驅動進給軸向反方向運動。水泵按鍵打開清洗冷卻水泵。清零按鍵將當前位置數字清零。返回按鍵返回目錄頁面。

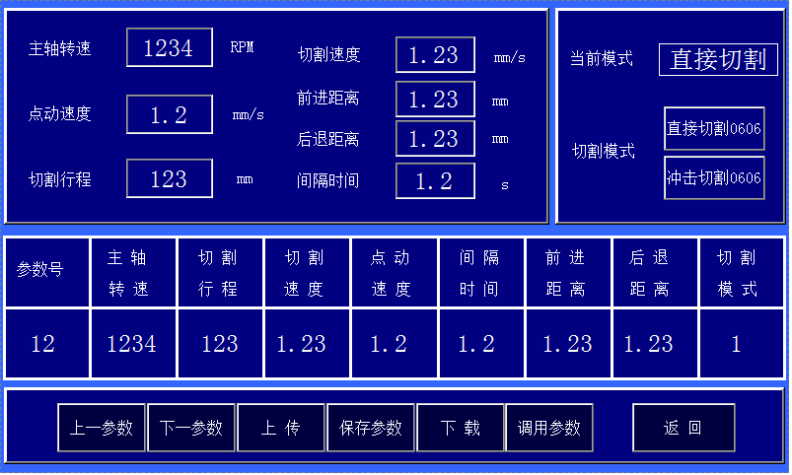

參數設置，進入?yún)?shù)設置畫面，可設置主軸轉速，點動速度，切割行程，切割速度，前進距離，后退距離，間隔時間。選擇切割模式，直接切割和沖擊切割兩種模式可選擇，并且保存切割參數。該機能保存所設定切割參數，可將切割過的參數進行保存，以備后期切割用。

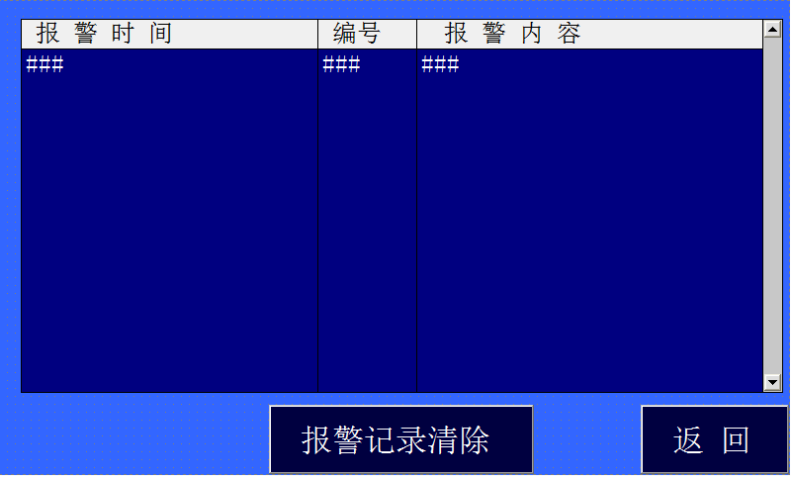

報警畫面。進入報警畫面可將報警時間，編號和報警內容顯示在報警畫面內，使用過程中更方便。

產品優勢

Product advantages

裝 箱 單

Packing List
