重要注意事項和安全信息

Important notices and safety information

YZXQ-50S型金相自動試樣鑲嵌機。

本機是對于各種試樣進行鑲嵌的多功能水冷鑲嵌機。對于微小并不易手拿或不規則的工件進行鑲嵌。經鑲嵌后，便于對工件進行磨拋操作也有利于用戶在金相顯微鏡下更方便的觀察材料的組織結構。

本機能自動加溫、加壓，壓制成形后會冷卻自動停機，打開上蓋，按上升鍵試樣自動上升，即可取件。

主要技術指標

Main Specifications

￠ 試樣壓制規格： ф25mm、ф30mm、ф40mm 、ф50mm

￠ 可換缸套：       ф25mm、ф30mm、ф40mm 、ф50mm

￠ 溫度設定范圍： 35~200℃

￠ 輸入功率： 1650W

￠ 輸入電壓：       220V 50HZ

￠ 自動冷卻范圍：   60min

￠ 保壓時間范圍：   1-99min

￠ 冷卻方式：       水冷

￠ 外形尺寸： 580*625*580mm

￠ 凈    重： 82KG

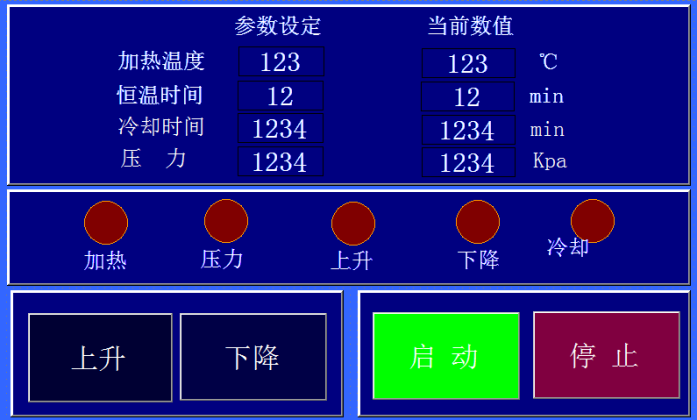

操作鍵盤及顯示

Operation keyboard and display

1、參數設定:點擊屏幕上數字,屏幕會彈出數字修改界面,數字修改完成，點擊ENT鍵進行保存.

2、順時針旋轉急停開關，使急停開關處于彈開狀態，轉動電源總開關，靜待本機自檢保護后，觸摸屏亮，進入開機待機狀態。

3、按操作區域上升,下降 鍵，手動模式其相應指示燈亮，顯示當前處于手動工作模式,下模會相應的上下運動，檢查有無異響，卡阻現象。

產品優勢

Product advantages

01 水冷裝置，有效縮短制樣時間。

02 自動加溫、加壓，壓制成形后會自動冷卻停機。

03  帶有4套缸套可換。

04 可同時鑲嵌兩個工件（上下）。

裝 箱 單

Packing List
