概述
YSTC26是一款手持式的超聲波涂層測厚儀，采用脈沖反射超聲波測量原理，專業用于陶瓷、塑料、玻璃等可傳導超聲波的非金屬基材表面涂層的厚度和基材自身的厚度，也可以測量金屬基材表面涂層的厚度和金屬基材自身厚度。
主要功能
可同時測量多層涂層或涂層+基材厚度，滿足復雜檢測需求。
儀器采用高速ADC數據采集，分辨率高達1μm。
高清IPS彩色大屏設計，操作簡單方便。
具有增益自動切換功能，可根據材料類型和厚度自動選擇合適的增益。
超大測量范圍：13~1000μm（環氧樹脂涂層），300~14800μm（45#鋼）。
測量波形顯示，可移動波形顯示區域的綠色光標，查看其余波形的數據。
支持?jǐn)?shù)據導出。
具有量程設置功能，能夠有效過濾干擾回波。
具有預估厚度設置功能，提高儀器對多次涂層測量的準確性。
三種聲速設置方式，靈活適應各種場景。
具有環境溫度補償功能，數值穩定，允許長周期校準。
產品應用
適合測量金屬（如鋼、鑄鐵、鋁、銅等）、塑料、陶瓷、玻璃、玻璃纖維及其他超聲波的良導體的厚度。
基本原理
超聲波測量厚度的原理與光波測量原理相似。探頭發射的超聲波脈沖到達被測物體并在物體中傳播，到達材料分界面時被反射回探頭，通過準確測量超聲波在材料中傳播的時間來確定被測材料的厚度。
規格參數
| 項目 | 參數 |
|---|---|
| 型號 | YSTC26 |
| 測量范圍 | 13~5500μm（環氧樹脂涂層），300~14800μm（45#鋼），視具體材料而定 |
| 分辨率 | 1μm |
| 測量精度 | ≤±(3%H+3μm) H為標準值 |
| 聲速范圍 | 1000~9999m/s |
| 顯示屏 | 800×480點陣IPS彩屏 |
| 單位 | μm/mil |
| 最小測量區域 | Φ6mm |

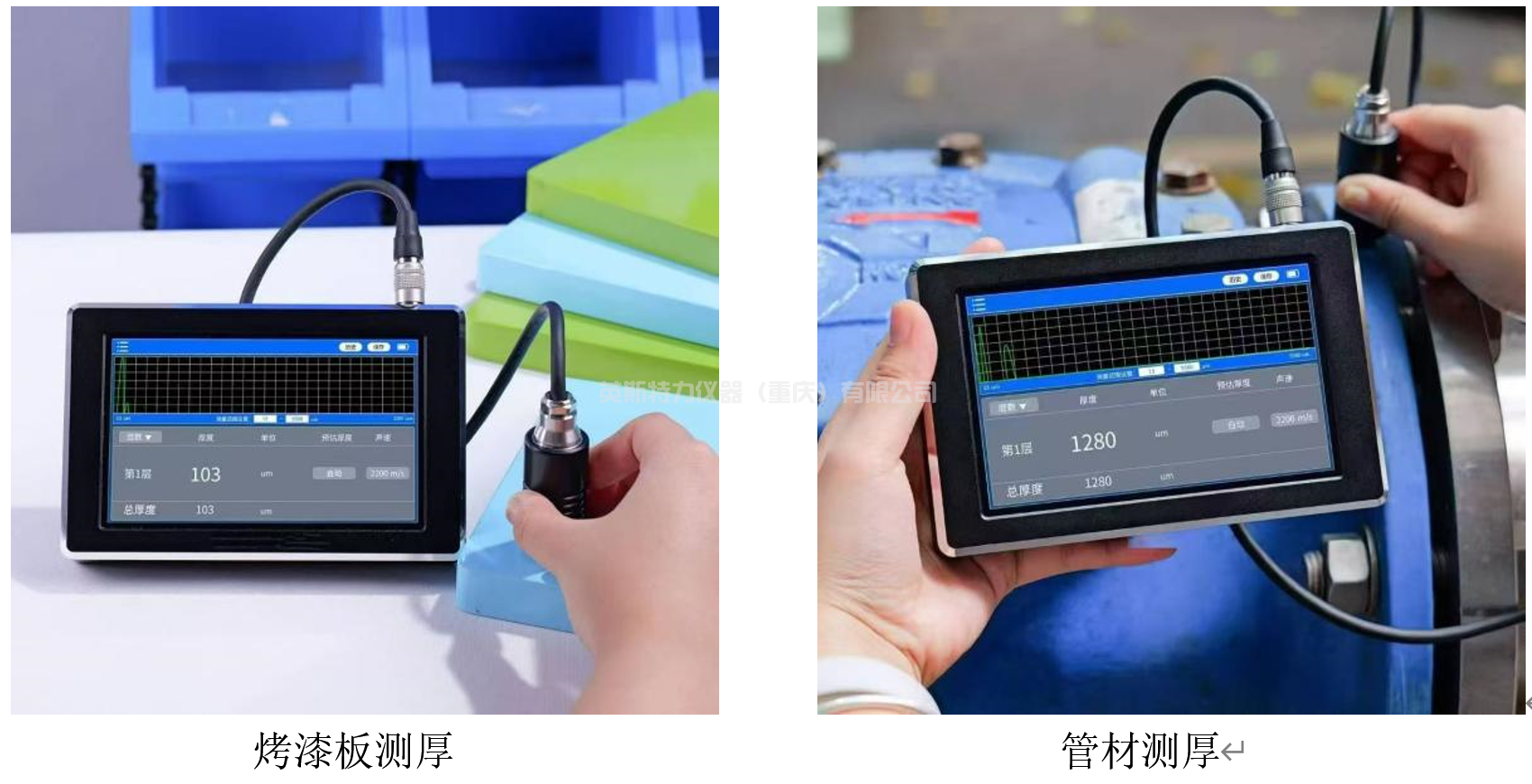

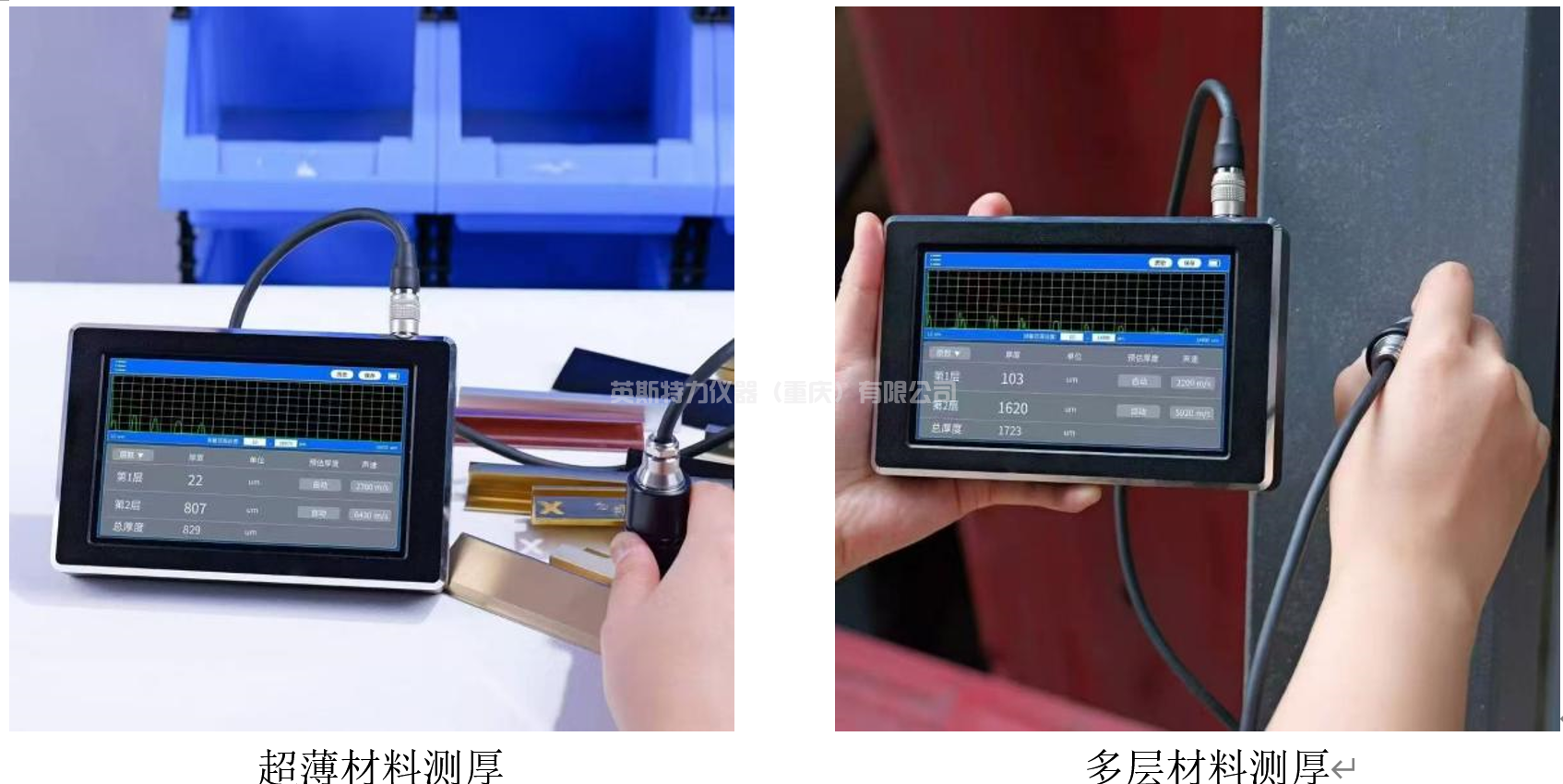

現場實測
各種材料聲速表
| 材料 | 聲速（m/s） |
|---|---|
| 鋁 | 6340~6400 |
| 鋼 | 5920 |
| 不銹鋼 | 5740 |
| 黃銅 | 4399 |
| 銅 | 4720 |
| 鐵 | 5930 |
| 鑄鐵 | 4400~5820 |
| 鉛 | 2400 |
| 尼龍 | 2680 |
| 銀 | 3607 |
| 金 | 3251 |
| 鋅 | 4170 |
| 鈦 | 5990 |
| 錫 | 2960 |
| 丙烯酸（類）樹脂 | 2760 |
| 環氧樹脂 | 2540 |
| 冰 | 3988 |
| 鎳 | 5639 |
| 樹脂玻璃 | 2692 |
| 聚苯乙烯 | 2337 |
| 陶瓷 | 5842 |
| 聚氯乙烯 | 2388 |
| 石英 | 5639 |
| 硫化橡膠 | 2311 |
| 聚四氟乙烯 | 1422 |
| 水 | 1473 |
* 產品圖片以實物為準，以上參數為典型數值，參數變更恕不另行通知！
