在鑄造過程控制中，粘土砂型的表面硬度是一個關鍵指標。

  砂型表面硬度過低會導致澆注時出現(xiàn)沖砂、脹箱等缺陷，使鑄件表面粗糙，尺寸精度低，甚至導致縮松等內(nèi)部缺陷。 砂子硬度過高可能會導致鑄件在收縮時堵塞，產(chǎn)生裂紋等缺陷。

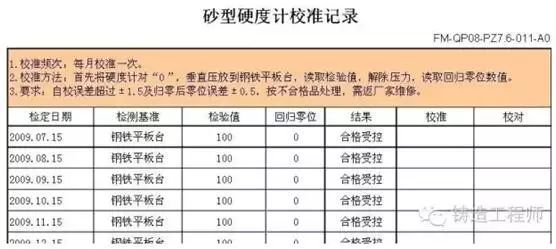

  因此，必須控制砂型的表面硬度。 砂面硬度計是最常用、簡單有效的工具。 作為現(xiàn)場使用的關鍵測量儀器，定期檢定是必須要做的工作。 但是，大多數(shù)檢驗人員不知道這種器具的測試方法，他們只是將它壓在平板上，看讀數(shù)是否為100，以判斷它是否合格。

顯然，僅檢查這一指標是不夠的。

  從硬度的定義來看，硬度是指材料局部抵抗硬物壓入其表面的能力。 也就是說，除了壓頭的壓縮行程外，更關鍵的指標是試驗力，即在一定刻度盤指示下壓頭壓縮所需的力。

本試驗標準遵循國家計量檢定規(guī)程JJG831——《鑄件濕表面硬度計》。

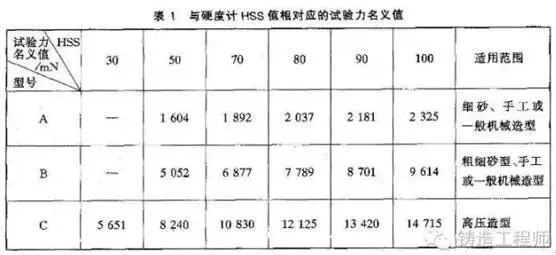

  本規(guī)程詳細規(guī)定了濕式表面硬度計的技術要求，包括硬度計的外觀、性能、壓頭行程、壓頭幾何尺寸、壓頭（本身）硬度 、表面粗糙度和試驗力。  .

硬度計最常見的偏差是內(nèi)彈簧彈力變小后，當讀數(shù)符合控制方案要求，但試驗力達不到，導致砂面硬度低，無法測量。 及時發(fā)現(xiàn)，使放寬要求使鑄件質量失控。

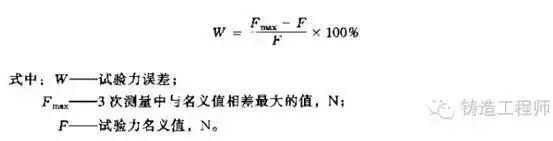

  試驗力的驗證方法在規(guī)定中也有規(guī)定：

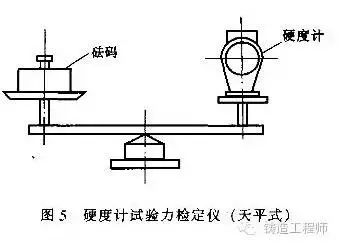

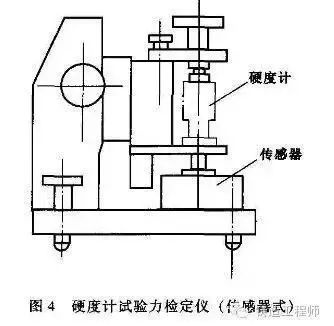

規(guī)程中亦介紹了兩種試驗力檢定設備（傳感器式與天平式）：

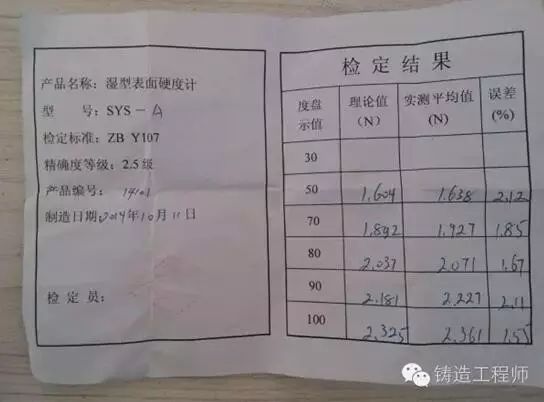

其中，測試所使用的傳感器應為精度優(yōu)于±0.5%的測力儀器。在目前實驗室中，常見的電子天平可以滿足這一要求。
