觸摸屏手搖大屏自動轉塔數顯顯微硬度計Y402MVCS-Y
概述
7吋彩屏顯示，高靈敏度觸摸屏操作，可以和電腦通訊，實現電腦自動控制高清光學系統，自動轉塔式的物鏡和壓頭可自動切換定位準確，光源亮度可以10級調節，帶硬度值轉換功能，硬度上下公差判斷，菜單式結構，試驗過程自動化，操作簡便，對角線長度D1和D2編碼器輸入，減少讀數誤差，測試結果和數據處理，USB數據一鍵導出，EXCEL格式報告，一體化鑄鋁機身，不變形不移位，砝碼加載結構，性能穩定，測量精度高，重復性好。
主要功能
7吋彩屏顯示，高靈敏度觸摸屏操作；
● 菜單式結構，試驗過程自動化,操作簡便;
● 高清光學系統 光源亮度可以10級調節;
● 帶硬度值轉換功能，硬度上下公差判斷;
● 對角線長度D1和D2編碼器輸入，減少人為讀數誤差;
● 物鏡與壓頭可自動切換,定位準確;
● 可以和電腦通訊，實現電腦自動控制
● 測試結果和數據處理，RS232一鍵導出，EXCEL格式。
應用范圍
適合于測試金屬結構、金屬學和金相學研究、包括微小的零件、薄板、金屬箔、電線、薄硬化層和電鍍層表面覆層、淬火硬化層、氮化層、鋼、有色金屬、陶瓷、合金、熱處理、碳化、厚度可薄至3μm的特微小和較很薄形零件、進行硬化層深度測量等。
維氏試驗原理

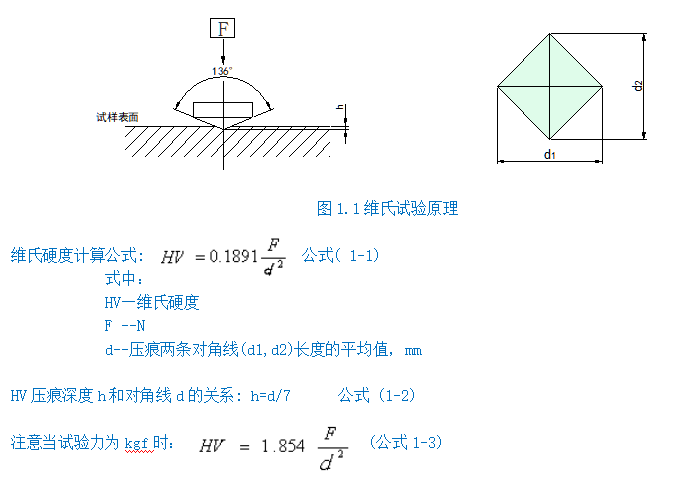

維氏硬度試驗是用136°正菱形金剛石壓頭,以規定試驗力（F）壓入被測試物體的表面，經規定的保持試驗力時間后，卸除試驗力，用測微目鏡測量試件表面的壓痕對角線，計算壓痕的錐形表面積所承受的平均壓力（N/mm2），即維氏硬度值。（詳見圖1.1）。
技術數據
型號 | Y402MVCS-Y |
試驗力gf | 10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N) |
最小測量單位 | 0.03125μm |
測量范圍 | 0-3000HV |
測量精度 | 適合或高于GB/T4340.2 （見附表一） |
總放大倍數 | 100X（觀察,）400X（測量） |
加荷方式 | 自動（加荷、保荷、卸荷） |
數據輸出 | USB |
保荷時間 | 5-60秒可調 |
儀器尺寸（長×寬×高） | 405×290×480mm |
儀器重量 | 約40Kg |
試件最大高度 | 90mm |
壓頭中心到內壁距離 | 120mm |
轉換標尺 | GB,ISO,ASTM |
電源 | AC220V±5%，50~60Hz |
執行標準 | GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384 JJG151檢定規程 |
X-Y試臺 | 尺寸:100×100 mm 最大移動: 25×25mm 最小位移數：0.01mm |
選配件 | CCD攝像測量系統、努氏壓頭、細絲夾持臺、RS232上下位機實時通訊、電動XY平臺 |
附表一
硬度 符號 | 最大誤差 表示為標準塊規定硬度值的百分比 | ||||||||||||
硬度，HV | |||||||||||||
50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | |
HV0.01 | |||||||||||||
HV0.025 | 8 | 10 | |||||||||||
HV0.05 | 6 | 8 | 9 | 10 | |||||||||
HV0.1 | 5 | 6 | 7 | 8 | 8 | 9 | 10 | 10 | 11 | ||||
HV0.2 | 4 | 6 | 8 | 9 | 10 | 11 | 11 | 12 | |||||
HV0.3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 10 | |||||
HV0.5 | 3 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | |||||
HV1 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | |||||
注： 1.當壓痕對角線小于0.020mm時，表中不給出誤差值。 2.對于中間值，其最大允許誤差可由內插法求得。 3.表中值是以0.001mm或壓痕對角線平均值的2%為最大誤差給出的，以較大者為準。 | |||||||||||||
表中內容摘于GB/T4340.2。 | |||||||||||||

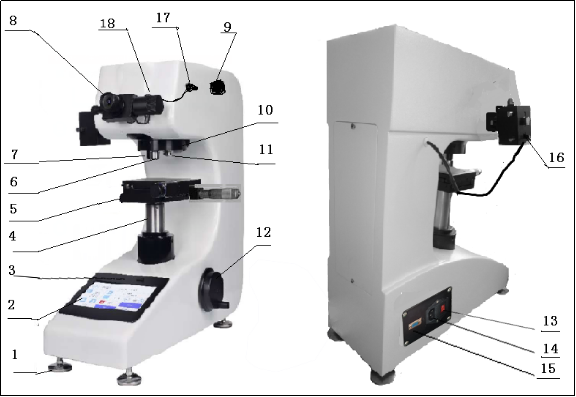

硬度計主機外形
1.水平螺釘 | 2顯示屏 | 3.USB | 4.升降螺桿 | 5. 十字試臺 |
6. 壓頭 | 7. 10X物鏡 | 8測微目鏡 | 9. 變換手輪 | 10. 轉塔 |
11. 40X物鏡 | 12. 調焦手輪 | 13. 電源開關 | 14. 電源插座 | 15. RS232 |
16. 燈室 | 17.編碼器接頭 | 18．測量按鈕 |

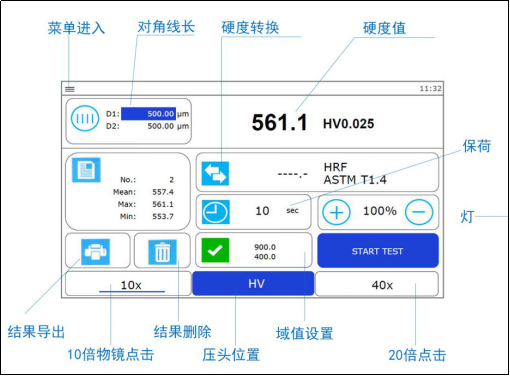

面板鍵功能介紹
硬度計的使用

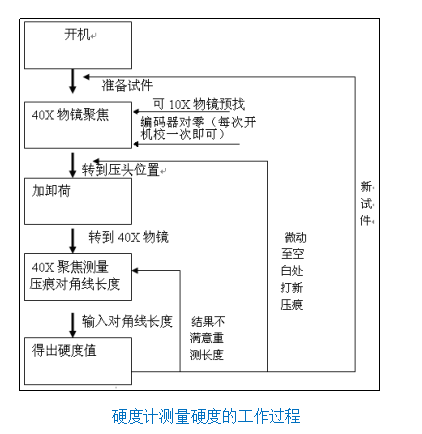

壓痕的具體測量方法
1.從目鏡中觀察視場內的兩條刻線，旋轉眼 罩使刻線清晰。注：旋轉眼罩可能引起壓痕成像模糊，待兩刻線清晰后再轉動升降旋輪使壓痕的成像清晰； | |
2.轉動測微目鏡兩邊的鼓輪，使兩條刻線內側無限接近，即兩刻線內側之間透光逐漸處于有光、無光的臨界狀態時，按“清零鍵CLEAR”，這時主屏幕上的D1：數值為零，即為術語中的零位。（每次開機必須重新對零位）； | |
3.反向轉動測微目鏡的兩鼓輪，兩刻線逐漸分開，轉動目鏡左鼓輪，使左刻線內側與壓痕左邊的邊緣相切。 |
|
4.轉動右測量鼓輪，使右刻線內側與壓痕右邊的邊緣相切，并按下目鏡上測量按鈕（19）D1測量完成。
| |
5.將測微目鏡轉動90°（注意轉動時要緊貼目鏡管），轉動鼓輪，使下刻線內側與壓痕下邊的邊緣相切； | |
6.轉動測量鼓輪，使上刻線內側與壓痕上邊的邊緣相切，并按下目鏡上測量按鈕（19）D2測量完成。儀器自動計算硬度值并顯示，測試次數自動加一，一次測量完成。 | |
硬度計符合標準
GB/T4340.1-1999 GB/T 4340.1-1999 金屬維氏硬度試驗 第1部分：試驗方法
GB/T4340.2-1999 GB/T 4340.2-1999 金屬維氏硬度試驗 第2部分：硬度計的檢驗
ISO 6507-2:2018《金屬材料 維氏硬度試驗 第2部分：硬度計的檢驗與校準》國際標準
ASTM E384-17 材料的努氏和維氏硬度標準試驗方法
標準配置
名稱 | 數量 | 名稱 | 數量 |
儀器主機 | 1臺 | 物鏡40x、10x， | 各1只 |
維氏壓頭 | 1只 | 砝碼 | 6只 |
十字工作臺 | 1個 | 砝碼桿 | 1個 |
薄片夾持臺 | 1個 | 外接電源線 | 1根 |
平口夾持臺 | 1個 | 10x數字式測微目鏡 | 1只 |
水平儀 | 1個 | 顯微維氏硬度塊（HV1、HV0.2） | 各一塊 |
客服1
